Застревание бумаги в HP M201dw

В ремонт поступил принтер HP LJ Pro M201dw, у которого лист застревал в печке. Одной из причин застревания бумаги является повреждение термопленки в области узла термозакрепления (печки). В нашем случае листы бумаги застревали в печке из-за того, что термопленка была порвана и листы упирались в оторванные куски термопленки. Для устранения неисправности требуется замена термопленки. В принтере LJ Pro M201dw используется термопленка для HP LJ 1200.

Сложности:

• сейчас сложилась ситуация, когда большая часть продаваемых термопленок HP 1200 бракованные (даже продаваемые под видом оригинальных);
• все дешевые термопленки HP 1200 бракованные (большей частью не пропекают тонер);
• оригинальных термопленок HP 1200 не бывает, во всяком случае, нам не удалось увидеть ни одной оригинальной из всех, купленных в Москве;
• в аппарате HP LJ Pro M201dw доступ к термоузлу весьма затруднен, трудоемкость примерно в 2 раза выше, чем в HP 1018, 1102.

Цена замены термопленки HP LJ Pro M201dw в Комплэйс 2500 руб.

Замена термопленки HP LJ Pro M201dw

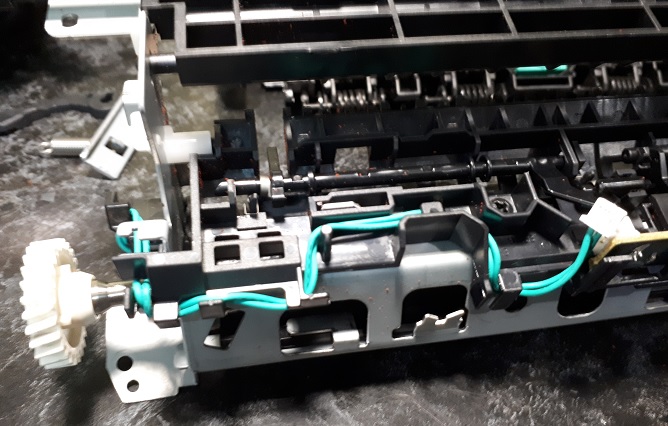

После снятия узла закрепления начинаем его разборку для ремонта.

Снимаем пружины, отвинчиваем винты.

Снимаем провода датчика.

Разбираем печку на 2 половины.

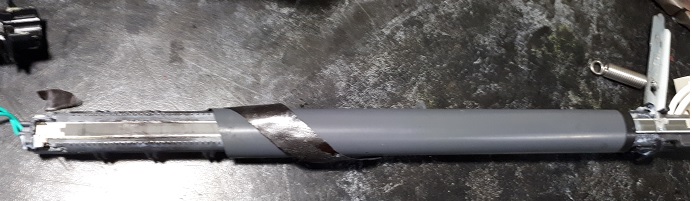

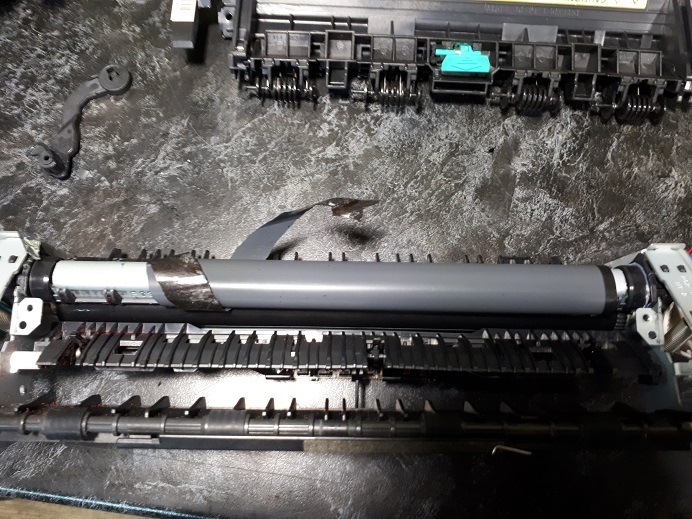

Вынимаем термоузел, снимаем старую термопленку.

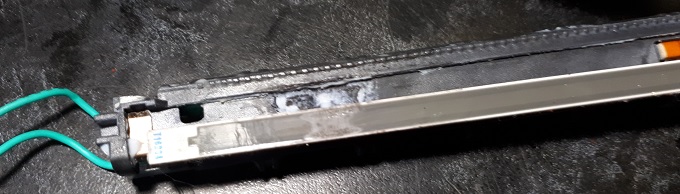

Чистим термоэлемент, проверяем его. Заменяем термоэлемент при его повреждении.

Термопленка для HP LJ Pro M201dw – HP 1200.

Заменяем термопленку на новую HP 1200, смазываем термосмазкой, между датчиком и термоэлементм наносим термопасту.

Разборка

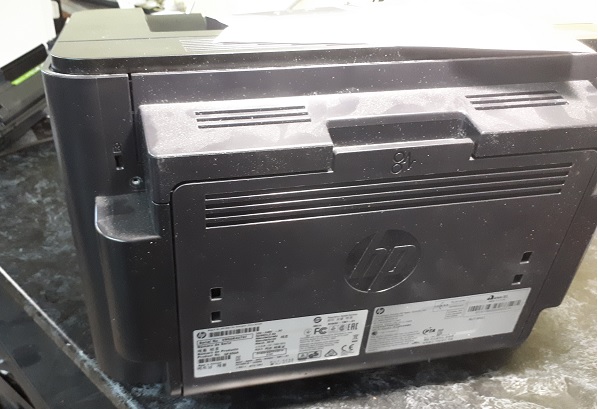

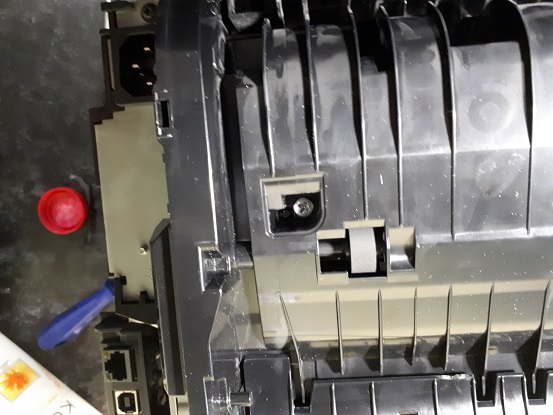

Разборку HP LJ Pro M201dw начинаем с задней крышки – отвинчиваем винты.

Снимаем левую боковую крышку на защелках

Снимаем декоративную крышку на защелках.

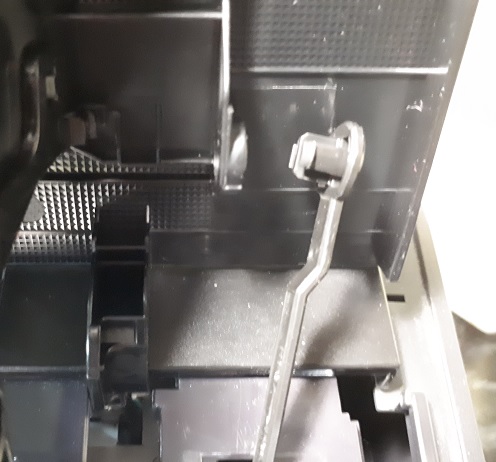

Отсоединяем штангу привода шестерни барабана.

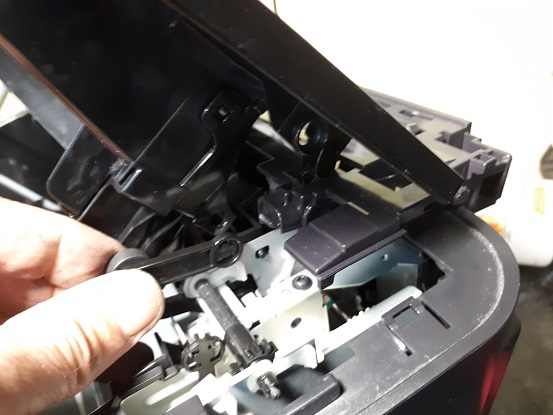

Отсоединяем рычаги верхней крышки.

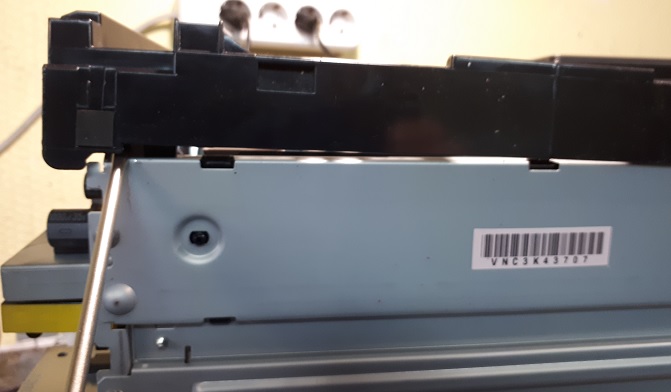

Отвинчиваем винты крепления и снимаем верхнюю крышку.

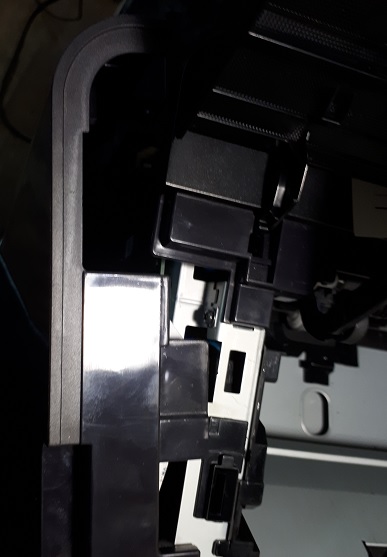

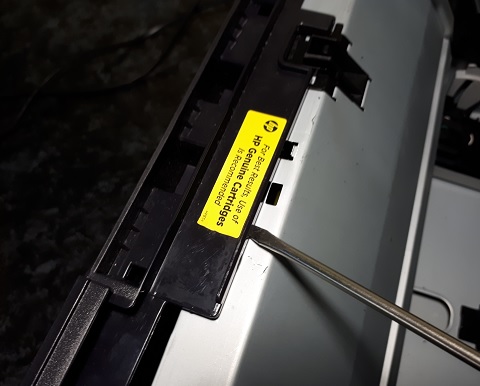

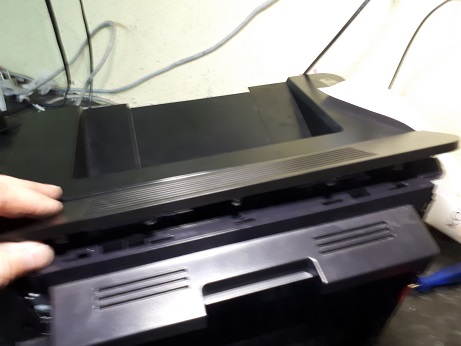

Снимаем переднюю крышку: отщелкиваем ее снизу,

затем сверху,

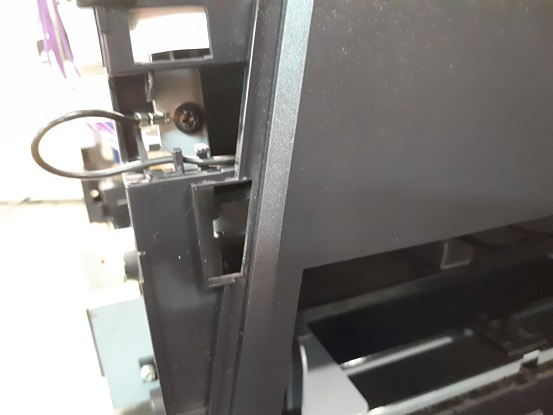

Отвинчиваем заземление.

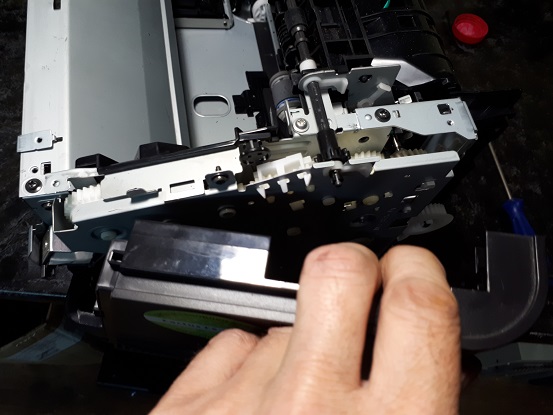

Снимаем правую боковую крышку.

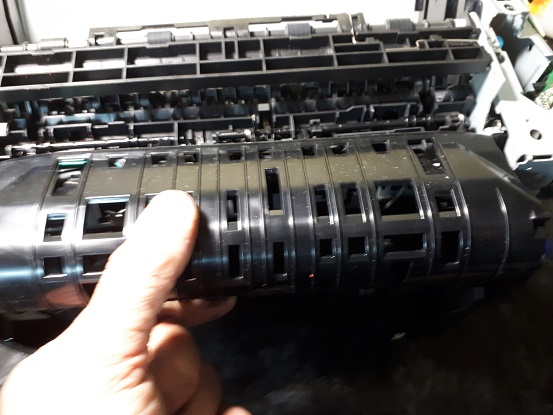

Разбираем сзади. Снимаем направляющую бумаги.

Отвинчиваем и снимаем заднюю крышку

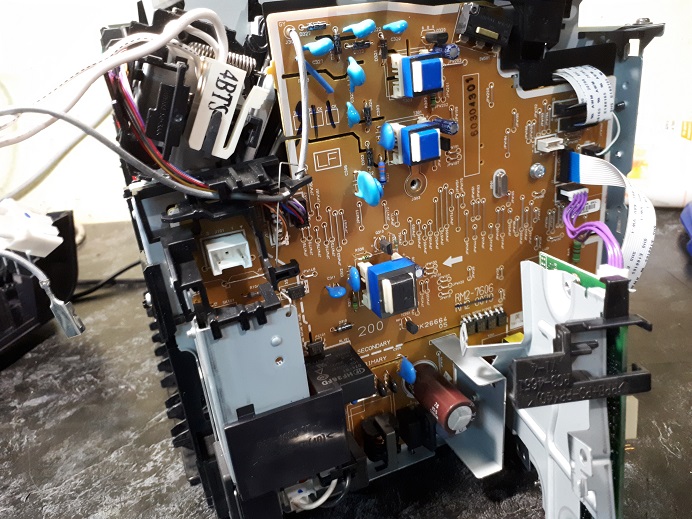

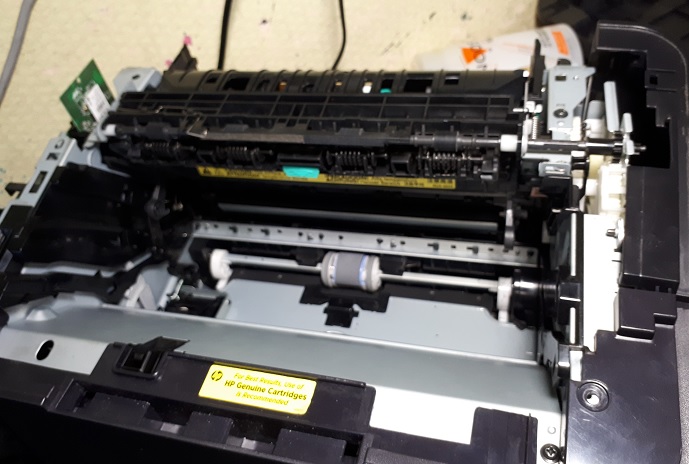

Приступаем к снятию печки: снимаем форматер,

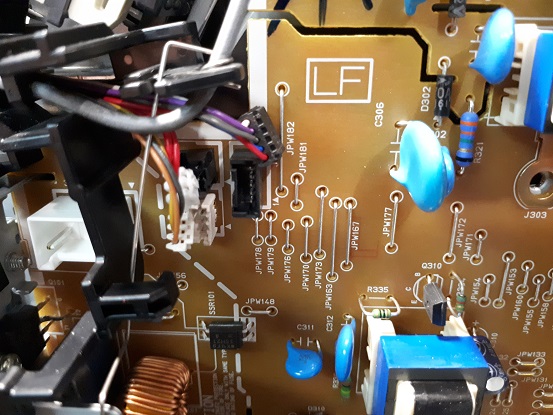

Отсоединяем провода.

Снимаем держатель проводов, отвинчиваем печку справа.

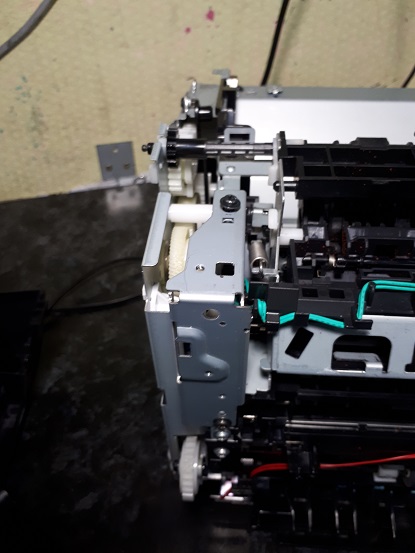

Откручиваем и снимаем боковые уголки.

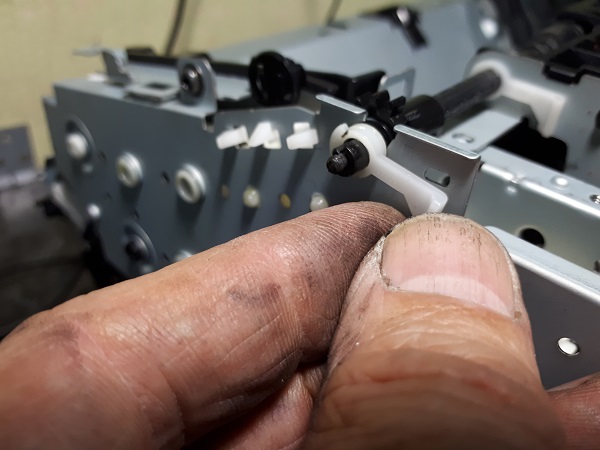

Снимаем защелку.

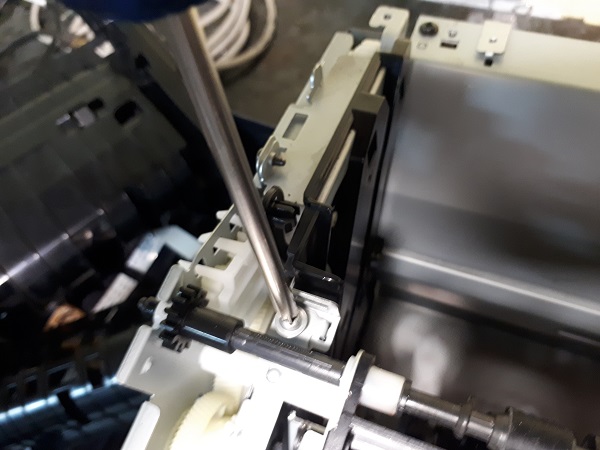

Отвинчиваем винты крепления печки слева.
