Блок лазера для Lexmark E120

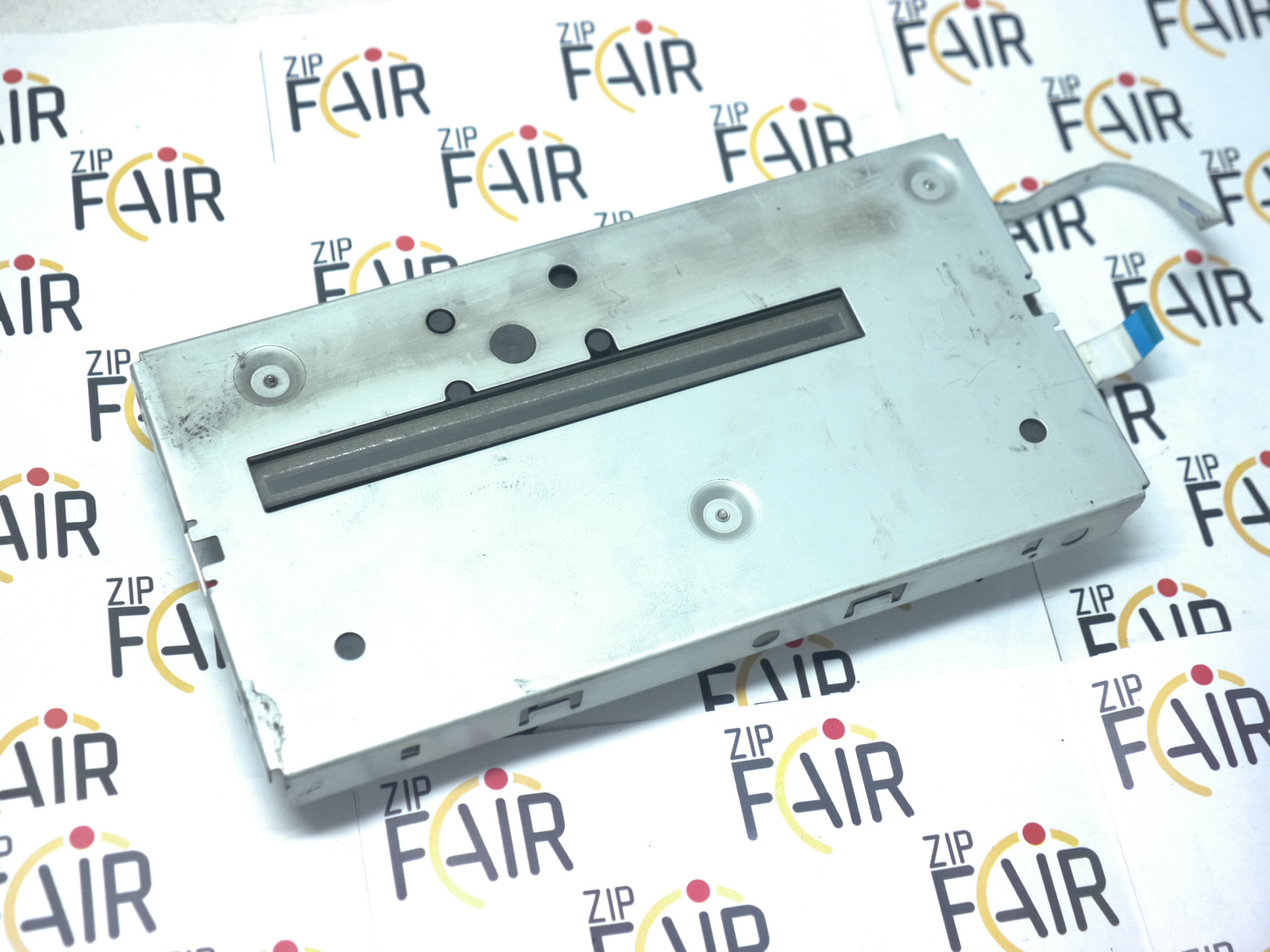

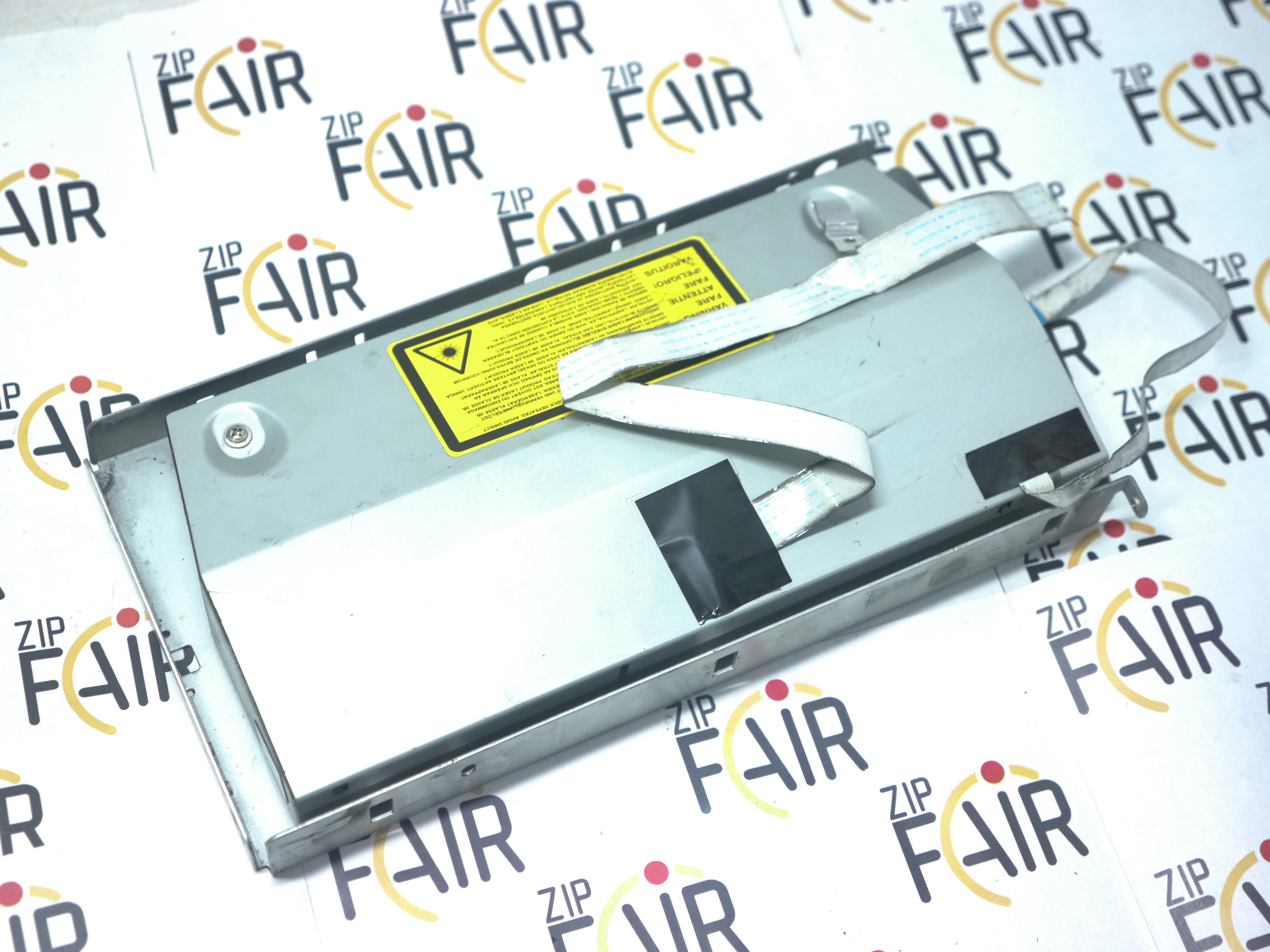

Блок лазера (Printhead Assembly) Lexmark 40X1284 (Lexmark E120, E120n)

Лазерный сканирующий узел (Printhead Assembly) Lexmark, сервисный артикул **40X1284** (официальное наименование по каталогу: Printhead assembly, including cables) для монохромных лазерных принтеров Lexmark E120 и E120n (модель 4506-1xx) . Указанный артикул подтверждается сервисным руководством Lexmark как номер печатной головки (printhead) в сборе с кабелями .

Назначение узла — формирование скрытого электростатического изображения на фотобарабане путём модуляции лазерного луча. Блок лазера отвечает за точность прорисовки линий, плотность заливки и общее качество печати. При его неисправности появляются вертикальные полосы, размытость, пропуски фрагментов изображения, бледная печать, а также ошибки, связанные с лазерным узлом.

Подробное описание:
- Преимущества и назначение:
Узел 40X1284 представляет собой оптико-механический блок в сборе, включающий лазерный диод, вращающееся зеркало (полигон), линзы и управляющую электронику. В сервисном руководстве Lexmark E120/E120n деталь проходит как «Printhead assembly, including cables» и поставляется в сборе с кабелями . Он устанавливается в тракт формирования изображения и обеспечивает высокоточное сканирование светочувствительного барабана синхронно с подачей бумаги и работой механизма переноса.

При подборе важно учитывать, что для E120/E120n блок лазера поставляется именно в сборе с кабелями (part number 40X1284), что упрощает замену и исключает необходимость отдельного подбора шлейфов . Состояние конкретной позиции (оригинал/восстановленный/с разбора) следует уточнять у поставщика. Перед заменой рекомендуется проверить контакты разъёмов и убедиться в исправности питающих цепей.

- Ключевые сценарии использования:
Блок лазера меняют при деградации качества печати, не устраняемой заменой тонер-картриджа и блока фотобарабана (12026XW) и чисткой оптики: стойкие вертикальные полосы, «размазанные» или пропадающие участки изображения, неравномерная плотность печати по ширине листа, а также при диагностированных ошибках печатной головки. Замена требуется после попадания пыли/тонера внутрь оптического тракта, механического повреждения полигонального зеркала или выхода из строя платы управления лазером.

Таблица характеристик::
- Бренд: Lexmark
- Артикул производителя: 40X1284 (кросс-номера и ревизии: Уточнить; наименование узла: Printhead assembly, including cables)
- Тип детали / назначение: блок лазера (печатная головка) для формирования изображения
- Формат поддерживаемых устройств: A4
- Тип печати: монохромная лазерная
- Напряжение: Уточнить
- Ресурс: Уточнить
- Состояние: Уточнить (оригинал / восстановленный / с разбора — в зависимости от позиции)
- Региональная версия: Уточнить
- Габариты / Вес: Уточнить

Список совместимости для данного товара:
- Lexmark E120
- Lexmark E120n

Наша компания осуществляет проверку узлов и деталей принтера перед разборкой на комплектующие, мы даем гарантию на работоспособность. Для получения увеличенной гарантии вы можете произвести установку детали в партнерском сервисном центре. Адреса партнерских сервисных центров ищите на сайте в разделе контакты.
